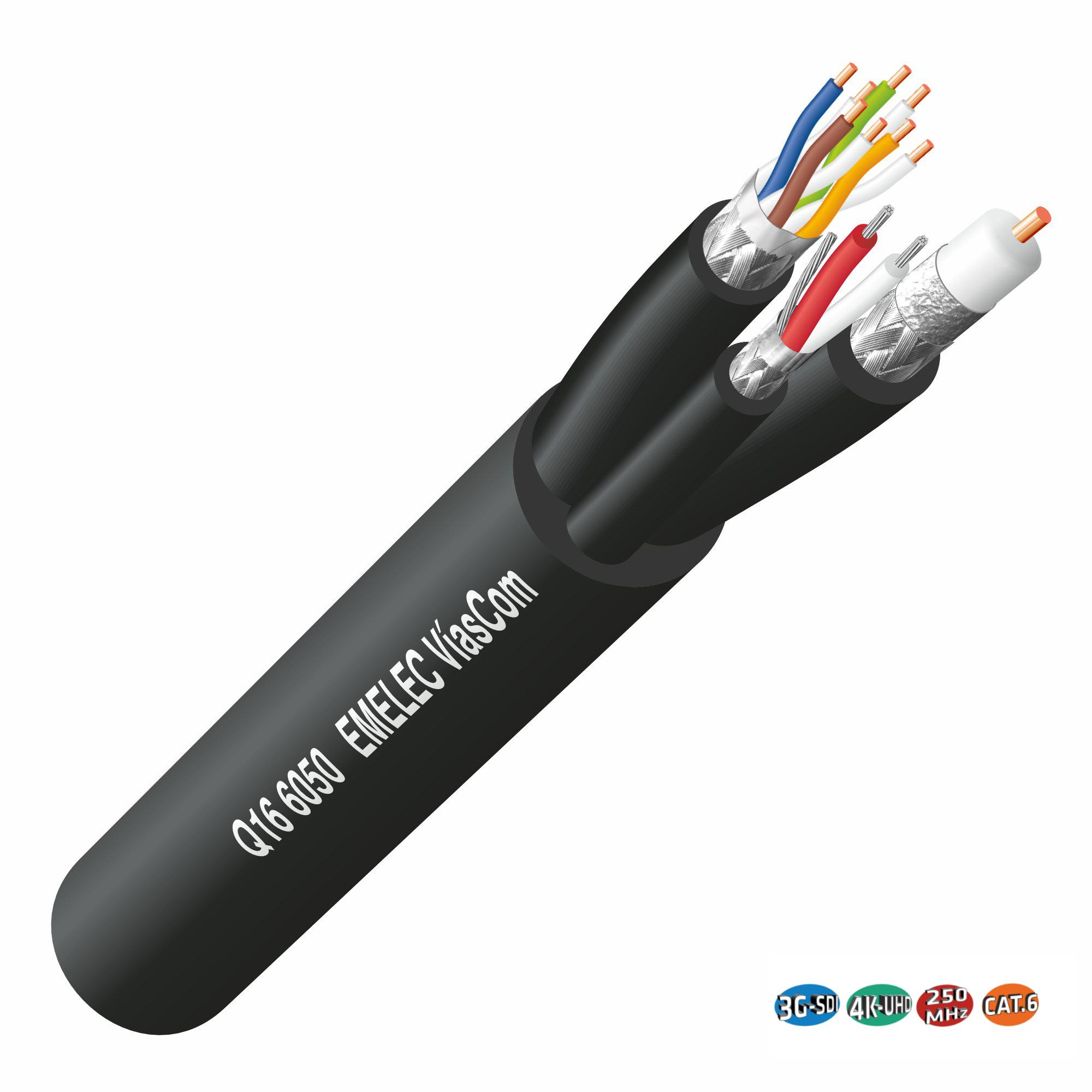

Cabo Multissinal Profissional para Câmaras PTZ – Vídeo SDI + LAN Cat.6 + DMX
Cabo multissinal de alta performance desenvolvido para instalações profissionais de câmaras PTZ, permitindo a transmissão simultânea de dois sinais de vídeo SDI (HD/3G/4K), um sinal LAN até Categoria 6 e um sinal DMX/AES-EBU, tudo num único invólucro robusto e flexível. Solução limpa, fiável e preparada para médias e longas distâncias.
Descrição do produto
Cabo concebido para transportar dois sinais de vídeo HD-SDI, 3G-SDI e 4K-UHD juntamente com um sinal LAN até Cat.6
Especialmente indicado para ligação e controlo de câmaras PTZ
Condutor central unifilar de 0,80 mm em cobre sem oxigénio OFC para vídeo
Dielétrico FHDPE que melhora a velocidade de propagação e reduz a atenuação
Condutores unifilares de 0,57 mm OFC no cabo LAN Cat.6
Sinal digital DMX / AES-EBU 110 O
Blindagem total de 100% com fita de alumínio e trança em cobre estanhado OFC TC
Revestimentos em PVC-UL flexível, não propagador de chamas
Construção – Vídeo SDI (Q11-3006)
Condutor: cobre sem oxigénio OFC
Filamento: 1/0,80 mm
Isolamento: FHDPE Ø 3,75 mm
Ecrã: fio de drenagem OFC + fita de alumínio + trança OFC TC (100%)
Revestimento: PVC-UL Ø 6,00 mm
Cor: preto
Construção – LAN Cat.6 SF/UTP
Condutores: cobre sem oxigénio OFC
Cordão: 1/0,57 mm
Isolamento: espuma/pele HDPE Ø 0,98 mm
Blindagem geral: fita de alumínio + trança OFC TC (100%)
Bainha: PVC-UL flexível Ø 6,00 mm
Cor: preto
Construção – DMX
Condutores: 1x2x0,25 mm² OFC / 110 O
Ecrã: espiral OFC com 100% de cobertura
Revestimento: PVC flexível Ø 3,80 mm
Cor: preto
Cobertura global
Invólucro exterior: PVC-UL flexível Ø 16,00 mm
Cor: preto
Características eléctricas – Vídeo
Impedância: 75 O
Resistência a 20 °C – condutor: máx. 36 O/km ±5%
Resistência da blindagem: 21 O/km ±5%
Isolamento: mín. 10 MO/km ±5%
Capacitância: 56 pF/m
Indutância: 0,31 µH/m
Fator de velocidade: 0,89
Atenuação (dB/100 m):
50 MHz: 5 | 100 MHz: 7 | 200 MHz: 11 | 400 MHz: 15 | 800 MHz: 23 | 1000 MHz: 25 | 1500 MHz: 32 | 2000 MHz: 36
Características eléctricas – LAN
Impedância: 100 O
Tensão máxima: AC 49 V
Características físicas
Não propagador de chamas – IEC 60332-1-2
Temperatura de funcionamento: -15 °C a +70 °C
Aplicações
Transmissão de vídeo e controlo de câmaras PTZ
Médias e longas distâncias
Instalações fixas ou móveis
Ambientes profissionais de broadcast, eventos e AV
Ferramentas de crimpagem compatíveis
HR001 – padrão
HR021 – premium
HR115 – padrão
Conectores compatíveis
Corpo RJ45 + RJ45 50µ (EQ9310 + CL510)
RJ45 Toolless (CL516)
RJ45 50µ + tampa (CL510 + CL110)
CC812 – BNC 75 O 3G-SDI macho
CC912 / CC912-B – BNC 75 O 4K-UHD macho
CC702 – BNC 75 O macho
EK9006/B, EK9001/B, EK9008/B, EK9003/B
